Подробная информация о продукте:
|
| Модель: | 20,8 дюйма SPI TFT MSP2806 | Резолюция: | 240x320 |
|---|---|---|---|
| Размер PCB модуля: | 50.0x86.0 ((мм) | Зона LCD активная: | 43.2x57.6 ((мм) |
| ЖК-интерфейс: | 4-линейный SPI | Режим отображения: | Нормально белый |
| регулятор водителя: | ILI9341 | Панель касания: | Без касания |

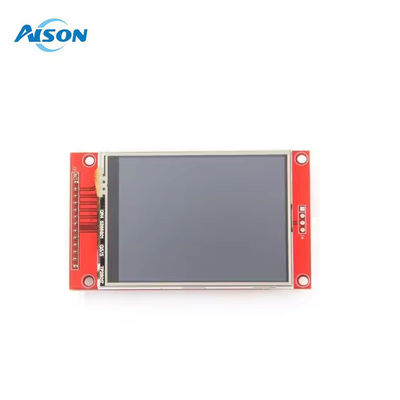

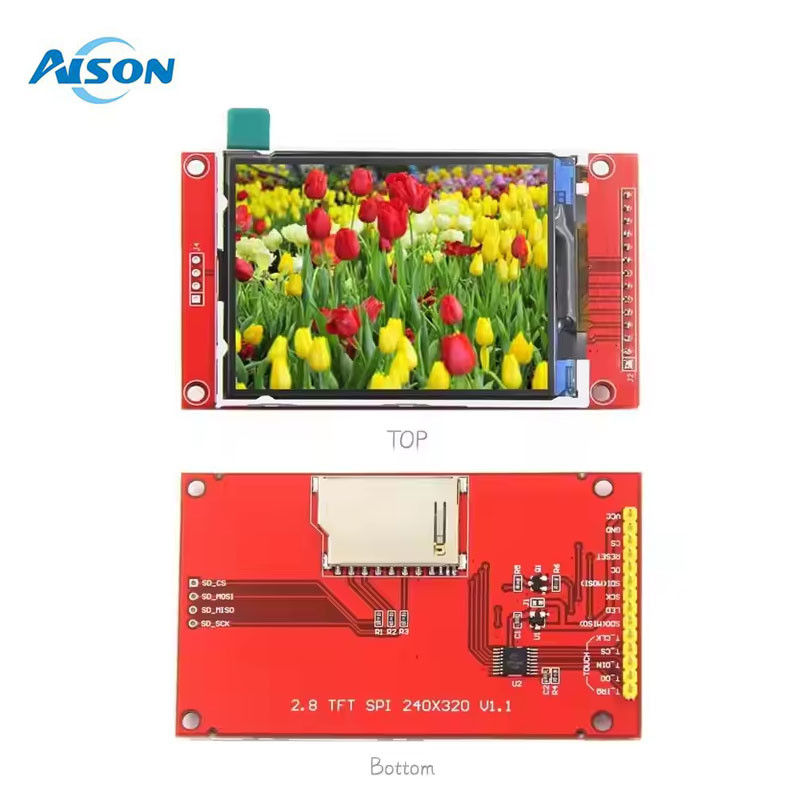

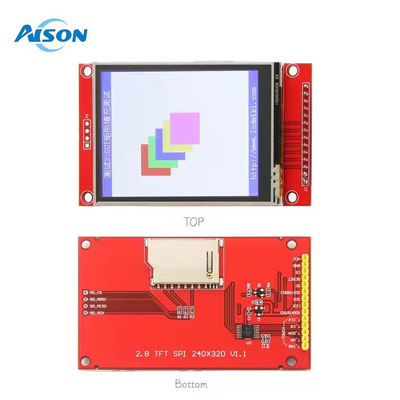

2.8 дюймовый SPI TFT LCD модуль 240*320 ILI9341 с платой PCB

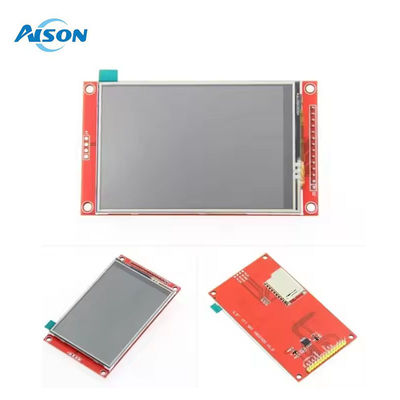

Опции:
2.2 дюймовый SPI LCD модуль без прикосновения;2.2-дюймовый дисплей SPI-модуля с RTP
2.4 дюймовый SPI LCD модуль без прикосновения;2.4 дюймовый дисплей SPI модуля с RTP
2.8 дюймовый SPI LCD модуль без прикосновения;2.8 дюймовый дисплей SPI модуля с RTP
3.2 дюймовый SPI LCD модуль без прикосновения;3.2-дюймовый дисплей SPI-модуля с RTP
3.5 дюймовый SPI LCD модуль без прикосновения;3.5 дюймовый дисплей SPI модуля с RTP
40,0 дюймовый SPI LCD модуль без прикосновения;40,0 дюймовый дисплей SPI с RTP
| Имя | Параметр |
| Отображение цвета | Цвет RGB 65K |
| SKU | имеют сенсорный экран: MSP2807 |
| не имеют сенсорного экрана: MSP2806 | |
| Размер экрана | 2.8 ((дюйм) |
| Тип | ТФТ |
| Управляющий модуль | ILI9341 |
| Резолюция | 320*240 (пиксели) |
| Интерфейс модуля | 4-проводной интерфейс SPI |
| Активная зона (зона AA) | 43.2x57.6 ((мм) |
| Размер модуля ПКБ | 50.0x86.0 ((мм) |
| Операционная температура | -20°C~60°C |
| Температура хранения | -30°C~70°C |
| Напряжение питания ВЦК | 3.3V~5V |
| Напряжение логического порта IO | 3.3V ((TTL) |
| Потребление энергии | ТБД |
| Грубое вес ((содержит упаковку) | Без прикосновения: 34 грамм / с прикосновением: 43 грамм |
Определение интерфейса
| Число | Этикетка на козырьке | Описание |
| 1 | ВКК | Входная мощность 5V/3,3V |
| 2 | ГНД | Земля |
| 3 | CS | Сигнал выбора на ЖК-чипе, включение низкого уровня |
| 4 | Перезагрузка | Сигнал резагрузки ЖК-дисплея, резагрузка низкого уровня |
| 5 | DC/RS | Регистр LCD/сигнал отбора данных,
высокий уровень: регистр, низкий уровень: данные |
| 6 | SDI ((MOSI) | Сигнал записи данных шины SPI |
| 7 | SCK | Сигнал часовой стрелки автобуса SPI |
| 8 | Светодиодные | Контроль подсветки, высокий уровень освещения,
если не контролируется, подключить 3,3В всегда яркий |
| 9 | SDO ((MISO) | SPI шина читает сигнал данных, если вам не нужно, чтобы функция чтения, вы не можете подключить его |
| (Следующий сенсорный экран сигнал линии проводки, если вам не нужно, чтобы касаться функции или модуль сам не имеет сенсорной функции, вы не можете подключить их) | ||
| 10 | T_CLK | Сигнал часовой стрелки SPI с нажатием |
| 11 | T_CS | Чип сенсорного экрана выбирает сигнал, низкий уровень включить |
| 12 | T_DIN | Вход SPI-автобуса с касанием |
| 13 | T_DO | Выход SPI-автобуса с касанием |
| 14 | T_IRQ | Выход SPI-автобуса с касанием |
