Подробная информация о продукте:
|
| Имя отображения: | 3.5 дюймовый SPI TFT LCD модуль | Резолюция: | 480X320 |
|---|---|---|---|
| Размер PCB модуля: | 56.34х98 мм | Активная зона: | 48.96x73.44 мм |
| Интерфейс: | 4-линейный SPI | Угол обзора: | 55/65/65/65 |
| Режим отображения: | TFT, обычно белый | Управляющий модуль: | ILI9488 |
| Панель касания: | Без Captouch |

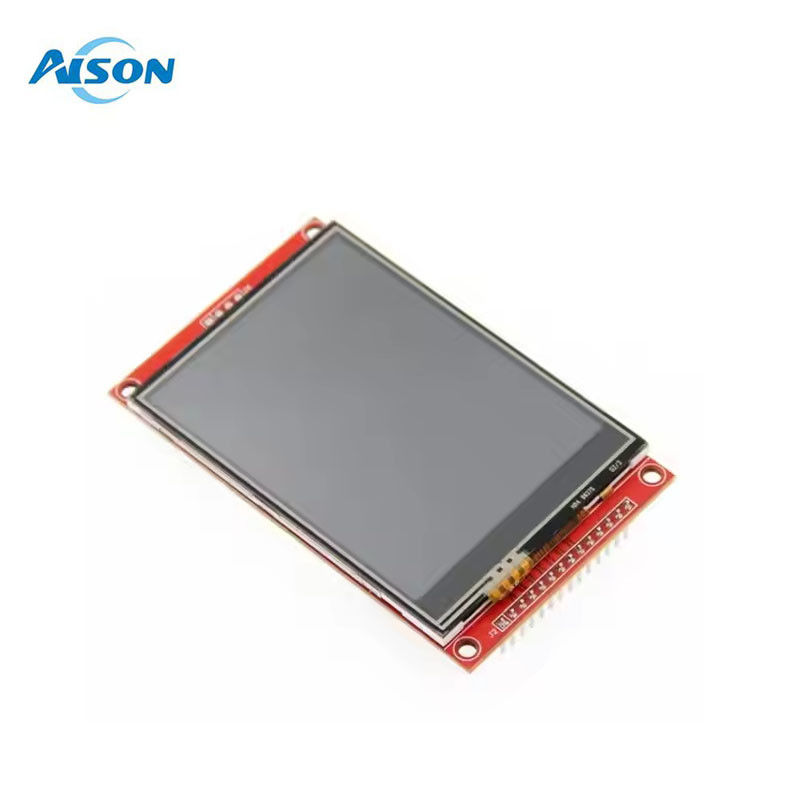

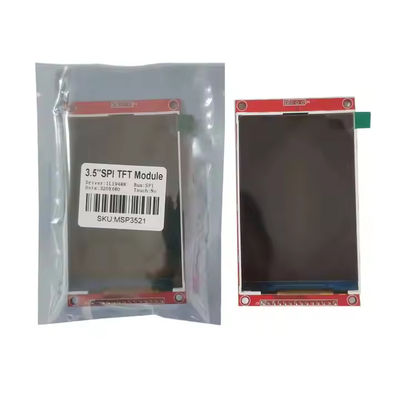

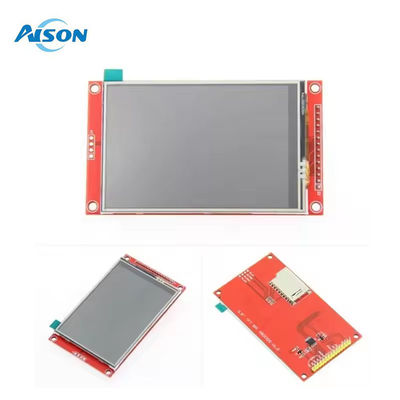

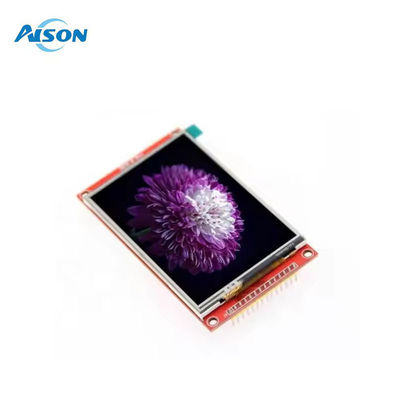

3.5 дюймовый SPI TFT LCD модуль с разрешением ILI9488 480x320
Опции:
2.2 дюймовый SPI LCD модуль без прикосновения;2.2-дюймовый дисплей SPI-модуля с RTP
2.4 дюймовый SPI LCD модуль без прикосновения;2.4 дюймовый дисплей SPI модуля с RTP
2.8 дюймовый SPI LCD модуль без прикосновения;2.8 дюймовый дисплей SPI модуля с RTP
3.2 дюймовый SPI LCD модуль без прикосновения;3.2-дюймовый дисплей SPI-модуля с RTP
3.5 дюймовый SPI LCD модуль без прикосновения;3.5 дюймовый дисплей SPI модуля с RTP
40,0 дюймовый SPI LCD модуль без прикосновения;40,0 дюймовый дисплей SPI с RTP
3.5-дюймовый TFT LCD с интерфейсом SPI Спецификации:
◦ Цвет дисплея: RGB 65K цвет
Размер экрана: 3,5 дюйма
◦ Тип: TFT
◦ ИК водителя: ILI9488
Разрешение: 480*320 (пикселей)
◦ Интерфейс модуля: 4-проводной интерфейс SPI
◦ Активная площадь (АА): 48,96x73,44 мм)
◦ Модуль PCB Размер: 56,34x98 мм
◦ Операционная температура: -20°C~60°C
◦ Температура хранения: -30°C~70°C
◦ Напряжение питания VCC: 3,3V ~ 5V
◦ Напряжение порта логического IO: 3.3V ((TTL)
◦ Потребление энергии: TBD

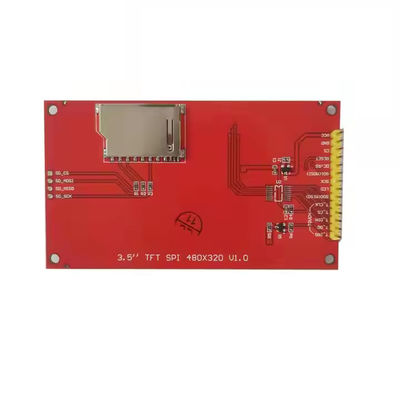

3.5Определение интерфейса модуля SPI TFT
| Число | Этикетка на козырьке | Описание |
| 1 | ВКК | Входная мощность 5V/3,3V |
| 2 | ГНД | Земля |
| 3 | CS | Сигнал выбора на ЖК-чипе, включение низкого уровня |
| 4 | Перезагрузка | Сигнал резагрузки ЖК-дисплея, резагрузка низкого уровня |
| 5 | DC/RS | высокий уровень: регистр, низкий уровень: данные |
| 6 | SDI ((MOSI) | Сигнал записи данных шины SPI |
| 7 | SCK | Сигнал часовой стрелки автобуса SPI |
| 8 | Светодиодные | если не контролируется, подключить 3,3В всегда яркий |
| 9 | SDO ((MISO) | SPI шина читает сигнал данных, если вам не нужно, чтобы функция чтения, вы не можете подключить его |
| (Следующий сенсорный экран сигнал линии проводки, если вам не нужно, чтобы касаться функции или модуль сам не имеет сенсорной функции, вы не можете подключить их) | ||
| 10 | T_CLK | Сигнал часовой стрелки SPI с нажатием |
| 11 | T_CS | Чип сенсорного экрана выбирает сигнал, низкий уровень включить |
| 12 | T_DIN | Вход SPI-автобуса с касанием |
| 13 | T_DO | Выход SPI-автобуса с касанием |
| 14 | T_IRQ | Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
