Подробная информация о продукте:
|
| Положение: | 3.5 дюймовый SPI резистивный сенсорный экран | Разрешение дисплея: | 480X320 |
|---|---|---|---|
| Размер ПКБ: | 56.34х98 мм | Зона LCD активная: | 48.96x73.44 мм |
| ЖК-интерфейс: | 4-линейный SPI | Угол просмотра: | 55/65/65/65 |
| Тип отображения: | TFT, обычно белый | Рабочие температуры: | -20 до 70 градусов. |

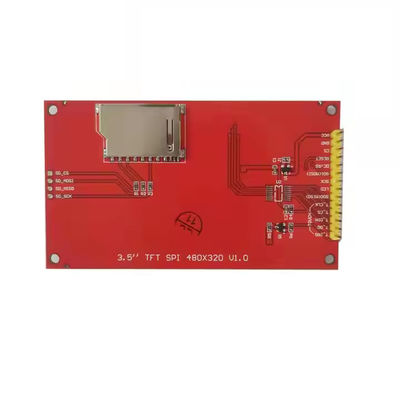

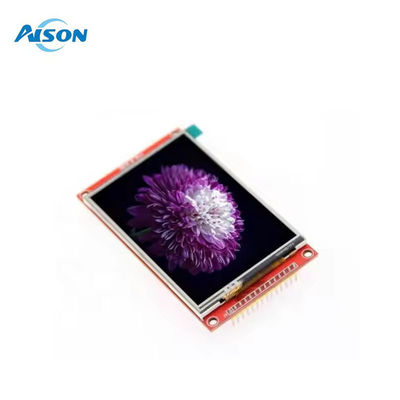

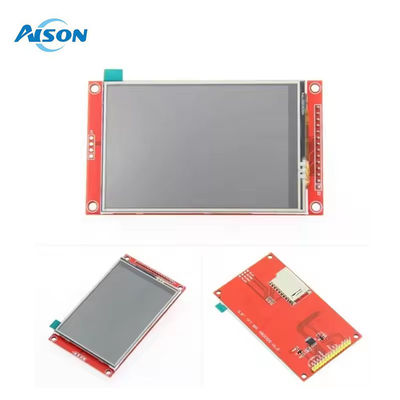

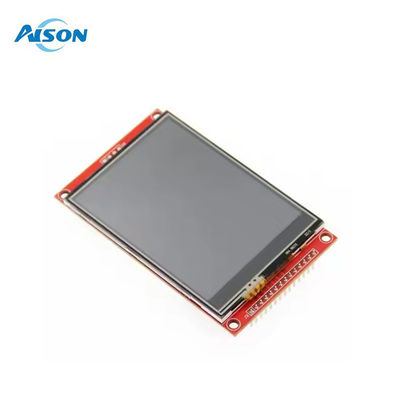

3.5 дюймовый 480x320 SPI TFT дисплей ILI9488 Драйвер 4 Wire SPI Resistive Touch Screen Module
Опции:
2.2 дюймовый SPI LCD модуль без прикосновения;2.2-дюймовый дисплей SPI-модуля с RTP
2.4 дюймовый SPI LCD модуль без прикосновения;2.4 дюймовый дисплей SPI модуля с RTP
2.8 дюймовый SPI LCD модуль без прикосновения;2.8 дюймовый дисплей SPI модуля с RTP
3.2 дюймовый SPI LCD модуль без прикосновения;3.2-дюймовый дисплей SPI-модуля с RTP
3.5 дюймовый SPI LCD модуль без прикосновения;3.5 дюймовый дисплей SPI модуля с RTP
40,0 дюймовый SPI LCD модуль без прикосновения;40,0 дюймовый дисплей SPI с RTP
Особенность
• 3,5-дюймовый цветный экран, поддержка 65K цветного дисплея, дисплей с богатыми цветами, разрешение 480X320
• При использовании серийной шины SPI для освещения дисплея требуется всего несколько IO
• Легко расширить эксперимент с помощью слота для SD-карты
• Предложите насыщенный пример программы
• Процессные стандарты военного класса, долгосрочная стабильная работа
• Предоставление технической поддержки водителю
| Имя | Параметр |
| Отображение цвета | Цвет RGB 65K |
| SKU | имеют сенсорный экран: MSP3520 |
| не имеют сенсорного экрана: MSP3521 | |
| Размер экрана | 3.5 ((дюйма) |
| Тип | ТФТ |
| Управляющий модуль | ILI9488 |
| Резолюция | 480*320 (пикселей) |
| Интерфейс модуля | 4-проводной интерфейс SPI |
| Активная зона (зона AA) | 48.96x73.44 ((мм) |
| Размер модуля ПКБ | 56.34х98 мм) |
| Операционная температура | -20°C~70°C |
| Температура хранения | -30°C~80°C |
| Напряжение питания ВЦК | 3.3V~5V |
| Напряжение логического порта IO | 3.3V ((TTL) |
| Потребление энергии | Около 90 мА |
3.5 дюймовый SPI TFT дисплейОпределение интерфейса
| Число | Этикетка на козырьке | Описание |
| 1 | ВКК | Входная мощность 5V/3,3V |
| 2 | ГНД | Земля |
| 3 | CS | Сигнал выбора на ЖК-чипе, включение низкого уровня |
| 4 | Перезагрузка | Сигнал резагрузки ЖК-дисплея, резагрузка низкого уровня |
| 5 | DC/RS | высокий уровень: регистр, низкий уровень: данные |
| 6 | SDI ((MOSI) | Сигнал записи данных шины SPI |
| 7 | SCK | Сигнал часовой стрелки автобуса SPI |
| 8 | Светодиодные | если не контролируется, подключить 3,3В всегда яркий |
| 9 | SDO ((MISO) | SPI шина читает сигнал данных, если вам не нужно, чтобы функция чтения, вы не можете подключить его |
| (Следующий сенсорный экран сигнал линии проводки, если вам не нужно, чтобы касаться функции или модуль сам не имеет сенсорной функции, вы не можете подключить их) | ||
| 10 | T_CLK | Сигнал часовой стрелки SPI с нажатием |
| 11 | T_CS | Чип сенсорного экрана выбирает сигнал, низкий уровень включить |
| 12 | T_DIN | Вход SPI-автобуса с касанием |
| 13 | T_DO | Выход SPI-автобуса с касанием |
| 14 | T_IRQ | Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
