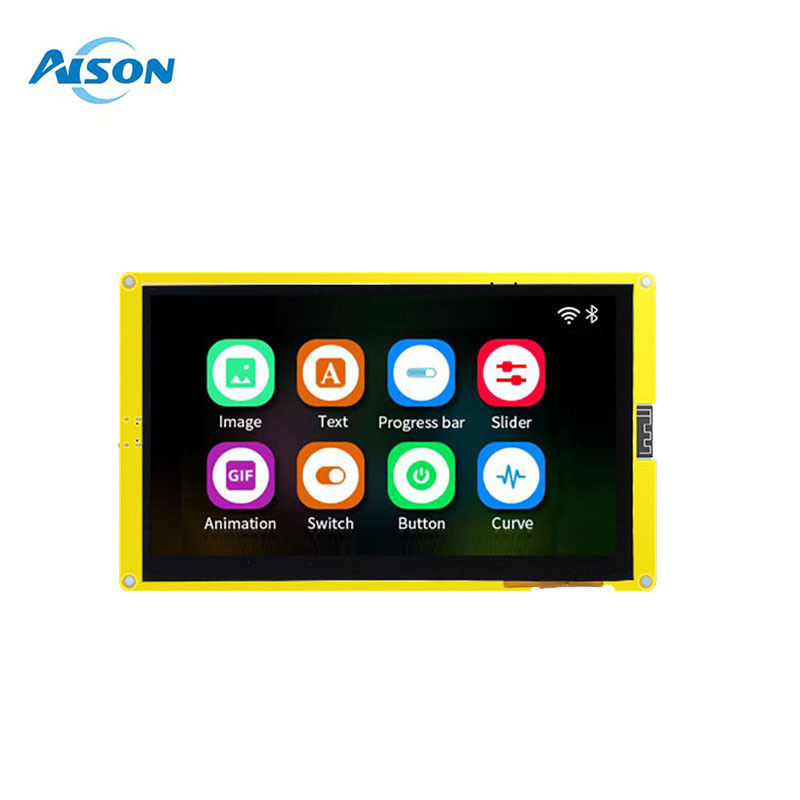

7-дюймовый дисплейный модуль ESP32 5V Капацитивные сенсорные экраны 500mA 8M PSRAM LVGL

7.0 дюйм ESP32-8048S070C Модуль ЖК-экрана 800*480 Серийный порт Дисплей 2,4 ГГц Wifi Bluetooth 16 МБ SPI Flash и 8 МБ PSRAM

1Обзор

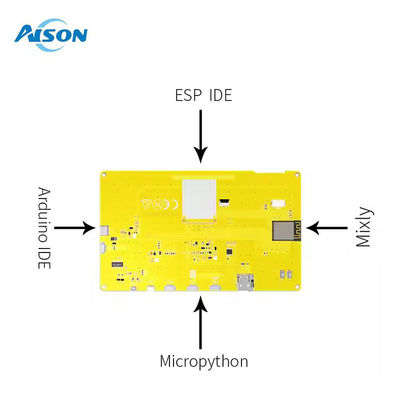

ESP32-8048S070C - это панель разработки для визуального сенсорного экрана, панель оснащена прошивкой платформы GUI, разработанной независимо,поддерживает графическое программирование перетаскивания, чтобы помочь пользователям завершить разработку индивидуальной платформы управления. Главный контроллер ESP32-8048S070C разработки принимает ESP32-S3-WROOM-1 модуль, этот модуль является общего назначения Wi-Fi + Bt + ble MCU модуль, 16MB SPI флэш и 8MB PSRAM настроены в.Планшет разработки ESP32-8048S070C также может разрабатывать и отлаживать такие функции, как кнопки, голос и камера через интерфейсы расширения с обеих сторон, значительно сокращая цикл разработки пользователей.

2Следующие аппаратные ресурсы

1) Модуль ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 - это Wi-Fi + Bt + ble MCU-модуль для всех типов приложений.Он может быть использован в сетях датчиков малой мощности и требовательных приложениях.Например, кодирование голоса, потоковое аудио и декодирование MP3. Параметры этого ESP32-S3-WROOM-1: 8 Мбайт PSRAM + 16 Мбайт Flash.

2) TP интерфейс

Капацитивный сенсорный интерфейс, I2C интерфейс, 0,5 мм расстояние, 6pin, перевернуть вниз тип.

3) LCM дисплейный интерфейс7.0-дюймовый LCM дисплейный интерфейс, SPI интерфейс, 1,25mm расстояние, Этот интерфейс SPI подключен к аппаратному HSPI интерфейс esp32, частота рабочего часа может
используемые параметры экрана: Размер 7,0 дюйма; плотность пикселей 165 PPI; разрешение: 800*RGB*480; модель экрана:

ESP32-8048S070C

4) Управление энергией

Два LDOS с выходом 3,3 В, один питает самой плату, другой питает внешнюю расширительную плату,Источник питания отделен, чтобы предотвратить вмешательство расширительной доски в источник питания esp32-S3, это обеспечивает стабильность esp32-S3.

5) Интерфейс внешнего питания

Резервированный интерфейс внешнего питания (положительный и отрицательный, как показано на рисунке с знаком +), диапазон входного напряжения 5v, максимальный ток нагрузки I > 2A.

6) Ключ RST

Нажмите на кнопку самоперезагрузки, чтобы подключиться к пин EN ESP32-S3. Эта кнопка может использоваться для перезагрузки ESP32-S3.

7) Интерфейс типа C

Универсальный интерфейс USB-C (интерфейс типа C), этот интерфейс используется для питания панели разработки, связи UART и загрузки прошивки.Аппаратное обеспечение схемы загрузки осуществляет управление потоком данных, так что загрузка прошивки поддерживает автоматическую загрузку одним щелчком мыши.

3"Сила на инструкции"

1) Электроснабжение

Эта плата поддерживает питание USB Type-C 5V и интерфейс резервированного внешнего питания (как показано ссылочным номером 5 на рисунке 3).

что входное напряжение 5 В поддерживающего тока не менее 1 А, когда другие расширительные панели не вставлены,и входное напряжение 5V поддерживающего тока не менее 2A при вставке других расширительных плат (подробности см. фактическое потребление энергии расширительной плат)Примечание: когда внешнее питание обеспечивается через интерфейс резервированного питания, диапазон ввода напряжения питания составляет 5 В, а ток нагрузки рекомендуется составлять I> 2 А.

2) Предупреждения

Пожалуйста, убедитесь, что кабели FPC экранов TP и LCM были вставлены в соответствующие розетки FPC перед подключением к панели разработки, иначе

4Электрические параметры на борту

Окружающая среда испытания:

1Температура: температура в помещении 25 °C

2Силовое питание: 5,0 В

Параметры испытания:

1Нормальный рабочий ток: 500mA ((средний ток)

5Зажигание прошивки

Первый шаг:

Подключите ESP32-8048S070C к компьютеру через USB-TypeC кабель передачи данных.прошивка может быть автоматически загружена через ESP32 Flash_Download_Tools.

2) Шаг второй:

Как показано на рисунке 7-1 ниже: Выберите путь прошивки, который будет записан в 1. Адрес обычно 0X00. После настройки не забудьте отметить передний; Выберите системный часы на 40 МГц в 2 местах;Выберите размер Flash как 128 Мбит в 3 местах; Выберите SPI MODE как режим DIO в 4 местах; Выберите номер порта текущей платы, распознаваемой компьютером в 5; Выберите скорость передачи сигналов по последовательному порту в 6 местах (чем больше значение, тем больше скорость передачи сигналов по последовательному порту).чем быстрее скорость загрузки прошивки, и максимальная поддержка составляет 1152000bps); После завершения предыдущей конфигурации нажмите на 7 для начала загрузки прошивки.

Третий шаг:

После выполнения вышеперечисленных двух шагов нажмите кнопку сброса на задней стороне
Совет разработчиков начал запускать прошивку, только что сгоревшую.
