Подробная информация о продукте:
|
| Имя: | 2.2-дюймовый SPI LCD модуль | Резолюция: | 320x240 |
|---|---|---|---|
| Размер PCB модуля: | 40.10x67.20 ((мм) | Активная зона: | 33.84x45.12 ((мм) |
| Интерфейс: | 4-линейный SPI | Угол обзора: | 55/65/65/65 |
| Режим отображения: | TFT, обычно белый | Рабочие температуры: | -20 до 70 градусов. |
| Температура хранения: | -30 до 80 градусов |

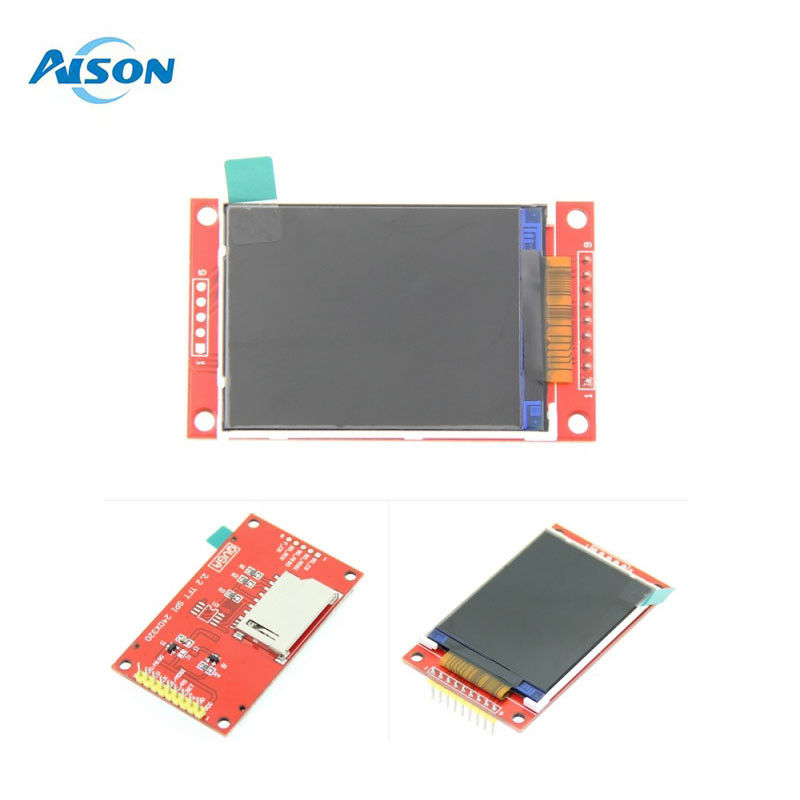

2.2 дюймов /2.4 дюймов /2.8 дюймов /3.2 дюймов /3.5 дюймов /4.0 дюймов SPI TFT LCD модуль с платой PCB
Опции:
2.2 дюймовый SPI LCD модуль без прикосновения;2.2-дюймовый дисплей SPI-модуля с RTP
2.4 дюймовый SPI LCD модуль без прикосновения;2.4 дюймовый дисплей SPI модуля с RTP
2.8 дюймовый SPI LCD модуль без прикосновения;2.8 дюймовый дисплей SPI модуля с RTP
3.2 дюймовый SPI LCD модуль без прикосновения;3.2-дюймовый дисплей SPI-модуля с RTP
3.5 дюймовый SPI LCD модуль без прикосновения;3.5 дюймовый дисплей SPI модуля с RTP
40,0 дюймовый SPI LCD модуль без прикосновения;40,0 дюймовый дисплей SPI с RTP
Общее описание
MSP2202 представляет собой трансмиссивный модуль TFT-LCD (аморфный кремниевый тонкопленочный транзистор жидкокристаллического дисплея) типа a-Si, который состоит из панели TFT-LCD, блока заднего освещения схемы драйвера,Размер панели 2.2 дюйма и разрешение 240x320. Модуль LCD с высоким качеством изображения a-Si TFT. Доступна функция частичного экрана. Для экономии энергии доступны режимы сна и ожидания.
| Имя | Параметр |
| Отображение цвета | Цвет RGB 65K |
| SKU | MSP2202 |
| Размер экрана | 2.2 ((дюйм) |
| Тип | ТФТ |
| Управляющий модуль | ILI9341 |
| Резолюция | 320*240 (пиксели) |
| Интерфейс модуля | 4-проводной интерфейс SPI |
| Активная зона (зона AA) | 33.84x45.12 ((мм) |
| Размер модуля ПКБ | 40.10x67.20 ((мм) |
| Операционная температура | -20°C~60°C |
| Температура хранения | -30°C~70°C |
| Напряжение питания ВЦК | 3.3V~5V |
| Напряжение логического порта IO | 3.3V ((TTL) |
| Потребление энергии | ТБД |
| Грубое вес ((содержит упаковку) | 22 (g) |

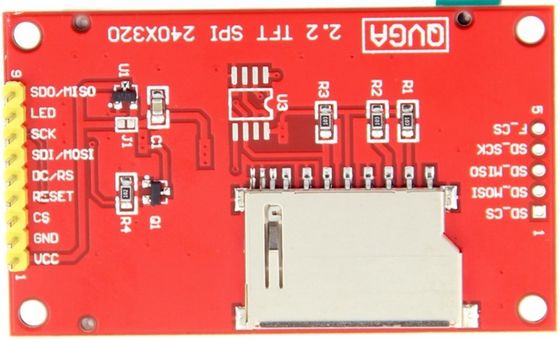

| Число | Этикетка на козырьке | Описание |
| 1 | ВКК | Входная мощность 5V/3,3V |
| 2 | ГНД | Земля |
| 3 | CS | Сигнал выбора на ЖК-чипе, включение низкого уровня |
| 4 | Перезагрузка | Сигнал резагрузки ЖК-дисплея, резагрузка низкого уровня |
| 5 | DC/RS | высокий уровень: регистр, низкий уровень: данные |
| 6 | SDI/MOSI | Сигнал записи данных шины SPI |
| 7 | SCK | Сигнал часовой стрелки автобуса SPI |
| 8 | Светодиодные | если не контролируется, подключить 3,3В всегда яркий |
| 9 | СДО/МИСО | SPI шина читает сигнал данных, если вам не нужно, чтобы функция чтения, вы не можете подключить его |
